| Herkunftsort: | China |
| Markenname: | JCX |
| Zertifizierung: | CE ISO |
| Modellnummer: | Purlinrolle c z, die Maschine bildet |
| Min Bestellmenge: | 1 Satz |
|---|---|
| Preis: | USD27990-USD33599PER SET |
| Verpackung Informationen: | Seeangemessenes Standardpaket: bedeckt mit dem Plastikfilm, geregelt in 40' gp-Behälter |
| Lieferzeit: | 20 Werktage |
| Zahlungsbedingungen: | L/C, T/T, Western Union |
| Versorgungsmaterial-Fähigkeit: | 50 SÄTZE PRO MONAT |
| Anwendung: | Bauplatte | Decoiler: | 5 Tonnen |
|---|---|---|---|
| Maschinen-Farbe: | Cusotmized | Exporthafen: | Tianjin-Hafen |
| Materielle Stärke: | 1,5-3,0 mm | Passend zu verarbeiten: | Glavanized-Stahl |
| Material von Rollen: | GCR15 ODER CR12 | Verwendung: | Schwere C- oder Z-Pfette |
| Produktionskapazität: | 20M/min, ohne zu lochen |

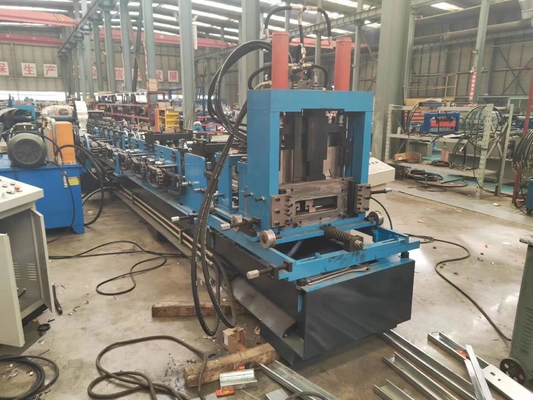

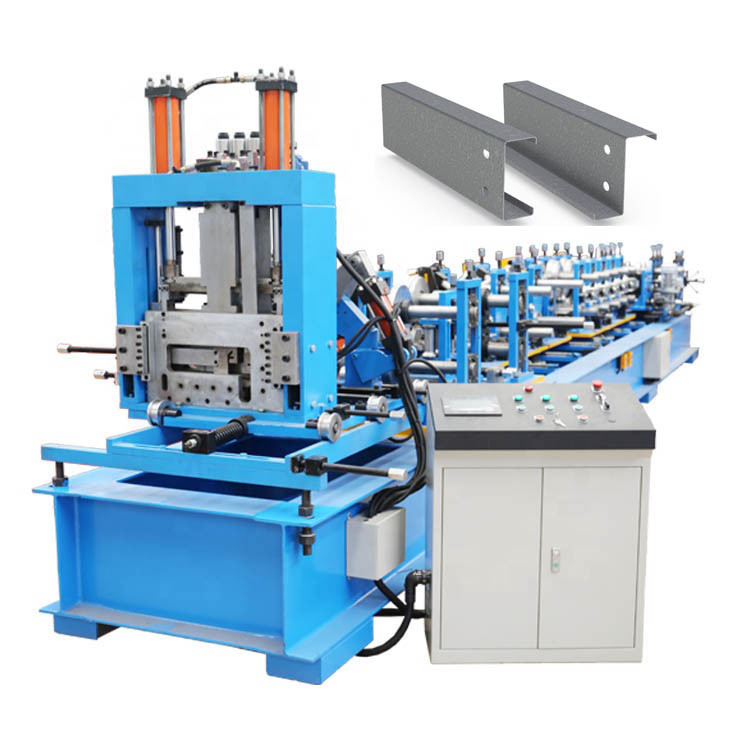

Vollautomatische C-/Zinterchangable Hochleistungspurlinrolle, die Maschine bildet
Diese automatische C-/Zpurlinrolle, die Maschine bildet, ist eine professtional Ausrüstung, zum von Hochleistungsc-Purlin und von z-Purlin beide zu machen.
Der CZ-Stahl ist in den Purlins und in den Wandstrahlen von Stahlkonstruktionsgebäuden weitverbreitet und kann in leichte Dachbinder, in Klammern und in andere Bauelemente auch kombiniert werden. Darüber hinaus kann er für Spalten, Strahlen und Arme in der mechanischen hellen Herstellung auch verwendet werden.

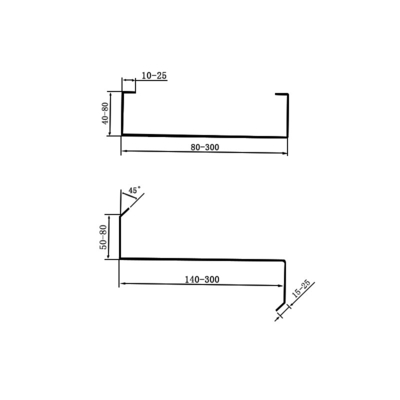

Unsere Purlinrolle C Z, die Maschine bildet, kann machen
C-Purlin: 80-300mm, Höhe 40-80mm.
Z-Purlin: 120-300mm, Höhe: 40-80mm
Formung von Geschwindigkeit: 25m/min hängt von der Zahl von lochenden Löchern ab.
1. Bestehen Sie aus der Purlinrolle C Z, die Maschine bildet:
| NEIN. | Beschreibung | Quantität (Satz) | Anmerkung |
| 1 | manuelles decoiler 3T | 1 | |
| 2 | Lenkvorrichtung | 1 | Eine komplette Einheit als Hauptmaschine |
| 3 | Hauptformungssystem | 1 | |
| 4 | Kraftübertragungssystem | 1 | |
| 5 | Hydraulische Guillotine | 1 | |
| 6 | Stütztabelle (3m/pcs,) | 1 | |
| 7 | Hydraulische Station | 1 | |
| 8 | Schaltkasten | 1 | |
| 9 | Ersatzteile und Werkzeuge | 1 | Als Beifügen der Liste |
2. Hauptparameter der Purlinrolle C Z, die Maschine bildet:
| Einzelteil | Konfigurationen | Beschreibungen |
| Rohstoff | Verarbeitung des Materials | Aluminium, PPGI, GI Blatt/Spule (Q235&Q195MPA) |
| Materielle Stärke | 1.5-3.0 Millimeter, justierbar | |
| Fütterungsbreite | Gemäß der Modelle | |
| Ist-Breite |
C80-300 Millimeter und Größen zwischen dieser Strecke. Z140-300mm, irgendwelche Größen zwischen dieser Strecke. Höhe: 45-80mm Lippe: 10-20mm |
|
| Decoiler | Kapazität | 5tons |
| Festziehen von Methode |
Handerschütterung Die Mitte der vier Verbindungen wird nach außen gestützt |
|
| Bremse | Doppelter Griff der Spindel | |
| Hauptformungsmaschine | Die Fütterung flechten | Leitende Rollen und Wellen |
| Planieren |
Herauf 3+ hinunter 4 leitende Stationen rollers+2 Material: hohes grade45#, das, Hochfrequenzbehandlung HRC58-62, äußere feine maschinelle Bearbeitung Stahl ist, Chrome beschichtete, nachdem es poliert hatte |
|
| Schritte/Welle |
Bewegungsantriebsachse: 40Cr, anderes materielles 45#steel Verfahrenstechnik: Behandlung löschen und mildernd HB210-230 + Schruppen + Rundschleifen + Polieroberflächenhartverchromung. |
|
| Rolle |
Rollen nehmen Wälzlagerstahl, Oberflächenchrom 0.03-0.05mm an, |
|
| Geraderichten | Zehn Rollen eingeweiht für die geraderichtenden Stationen Wellen straightening+4 CZ 2, geraderichtende Einheit des Gesamt 2. | |
| Lenkvorrichtung | Rüsten Sie Getriebe-, Spitzen- und unten Wellengetriebe durch Gang aus. | |
| Kette | Übergangsmethode nimmt die 1,5-Zoll-Ketten an | |
| Lochen |
Unterseite von Kanal-, einzelnen u. doppeltenlöchern, rundes Loch Φ14mm&Φ16mm, langes Loch: 28×16mm &28×14mm optional. Standardloch ist: 28×16mm |
|

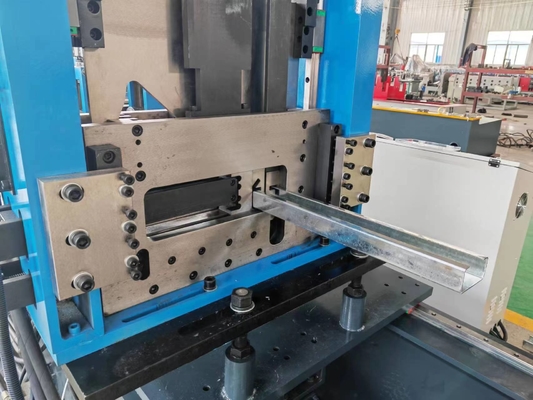

| Schnitt des Systems | Ausschnitt |
1. Neue Schnittart, kein Bedarf, Form zu ändern. Von 80-300. 2. Messer: Stärke 20mm 3. Postenausschnitt 4. Schneidermaterial: Cr12 |
| Motor | 22KW Hydraulikmotor, Motor 3*0.75Kw für Änderungsgrößen | |
| Kontrollsystem | Hauptschaltkasten | 1 eingestellt, (Luftfahrtstecker) |
| Ändernde Weise | Änderungsmodelle: Elektrische Änderung (Motor 3: 0.75kw) | |
| Externer Prüfer | 1 eingestellt, vorwärts und rückwärts zu steuern ist bequem, während des Produktionsverfahrens und Ausprüfenprozeß. | |
| Hauptsächlichersatzteile brennen ein | PLC: Delta, Touch Screen: Weiview, entgegengesetzt: Omron, elektrische Elemente: Schneider | |
| Energie | 380V, 3Phase, 50Hz oder wie erforderlich | |
| Hydraulische Station | Hydraulikmotor | Äußere Fünf-SternePleuelstangeart des kolbens (Ningbo Hanzhu) |
| Hydraulische Station | 22Kw, Kraftstofftankvolumen 500 Liter | |
| Hauptteilursprung | Magnetventil Zhejiang Yongxin | |
| Lassen Sie heraus Tabelle laufen | Q/ty | 2 Sätze lassen heraus Tabellen, 3m/set laufen |
| Struktur |
Vierkantrohr geschweißt auf beiden Seiten. Schloss Eckstange des zuges vier an. Schrauben örtlich festgelegt. 5 Fördermaschinenrollen |
|
| Andere Anforderungen | Sprache | Alle Operation, Anweisungstext englisches annehmen |
| Auftritt | Alle Lötmittelgelenke müssen glatt poliert werden, nach dem Abfall des Schlammes und die Farbe muss angewendet werden, um einen schönen Auftritt sicherzustellen. |
3. Einige Höhepunkte der SELBSTpurlinrolle c Z, die Maschine bildet
4. Endprodukte von c- und z-Purlin als Referenz:
5. Empfohlene Produkte: (andere Arten Rolle Maschine bildend)
Gestaltungsrolle Lgs, die Maschine für Landhaus die automatische C/Z Purlinrolle bildet Maschine CU Omega L furring Kanal Rolle bildet Maschine bildet
Doppelschicht, welche die Rolle bildet Maschine das tragbare Clip-Verschlussdach bildet Maschine überdacht Quadratische Downspoutrohrrolle, die Maschine bildet
Plattformplattenrolle, die Maschine bildet 3mm Slio/Verschluss-Sandwichplattenlinie der Wasserbehälter-Wellblechmaschine EPS/rockwoll Z
6. FAQ
Q. Empfängt i eine gute Maschine? Selben mit meinem gewünscht?
: Ja Sir/gnädige Frau. Wir tun die Maschine entsprechend Ihrer Profilzeichnung. Über die Profilzeichnung bestätigen wir mit Ihnen wieder, bevor wir Ihre Maschine produzieren. Dann nachdem die Maschine beendete, prüfen wir die Maschine und der Maschine zu garantieren, die Sie empfingen, ist eine gute Maschine. Weil, nachdem Sie mit der Maschine und dann zufriedenstellten, Ihnen zahlen Sie Betrag.
Q. Was tun Sie, wenn die Maschine defekt ist?
: Wir gewähren 18 Monate freie Garantie und freie technische Unterstützung für das ganze Leben jeder möglicher Maschine. Wenn die defekten Teile nicht reparieren können, können wir die neuen Teile senden, die defekten Teile frei zu ersetzen, aber Sie müssen die Eilkosten durch selbst tragen. Wenn es über dem Garantiezeitraum hinaus ist, können wir verhandeln, um das Problem zu lösen, und wir liefern die technische Unterstützung für das ganze Leben der Ausrüstung.
Q. Was ist Ihre Zahlungsbedingungen?
: 1: Wir nehmen 30% T/T als Ablagerung und 70% T/T als Balance an, bevor wir versenden.
2: Wir nehmen 100% L/C am Anblick an
3: Wir nehmen Western Unions-Zahlungen an.
4: Andere Zahlungsbedingungen, die Sie zahlen möchten, informieren Sie mich bitte und ich überprüfe und antworte Sie.
